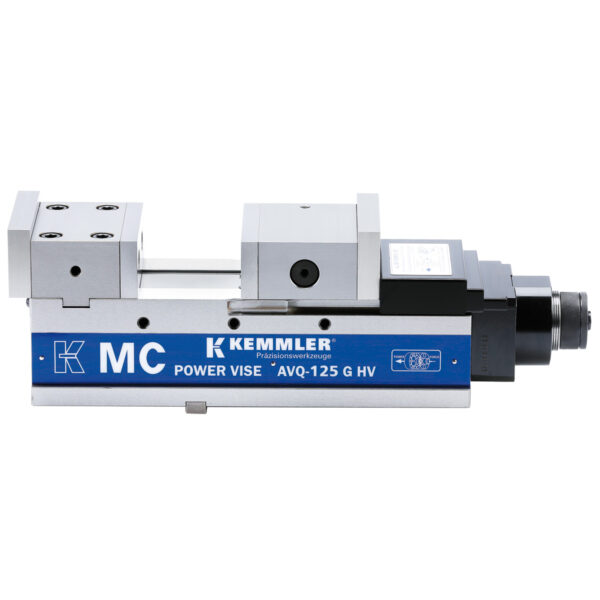

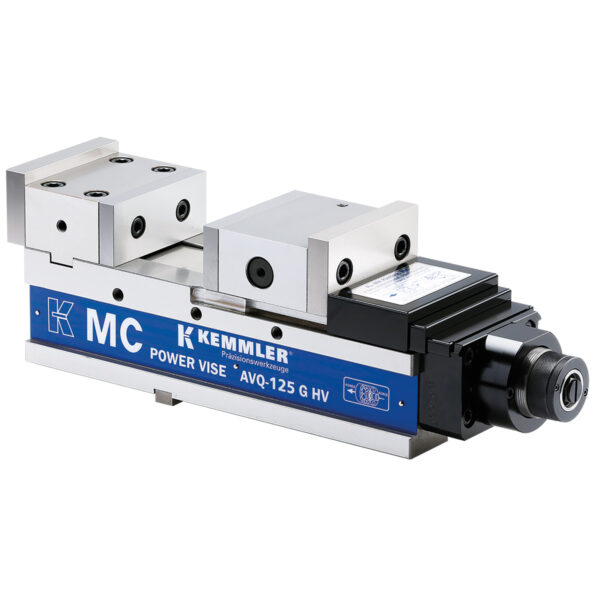

Präzisionsschraubstock AVQ-125G/HV mechanisch mit Spannkraftverstärker

Präzisionsschraubstock AVQ-125G/HV mechanisch mit Spannkraftverstärker

  • Mit mechanischem Spannkraftverstärker
  • Spannkraft voreinstellbar durch Rillenmarkierung
  • Horizontal, vertikal oder seitlich aufspannbar
  • Stahlkörper allseitig geschliffen und gehärtet
  • Eingebauter Niederzug
  • Betthöhe H: 0,01 mm

Lieferumfang:

  • Bedienungsanleitung
  • Incl. Spannschlüssel
  • 4 Stück Spannpratzen
  • 4 Stück T-Nutensteine 18mm
  • Messprotokoll
Gewicht 46 kg

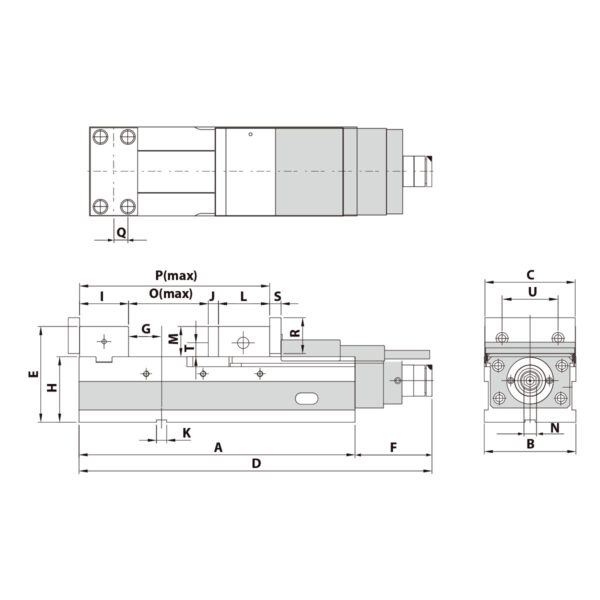

A:

390mm

Ausführung:

AVQ-125G/HV

B:

127mm

C:

125mm

D:

478mm

E:

153mm

F:

88mm

G:

66mm

H:

100mm

I:

78mm

J:

15mm

K:

18mm

L:

87,5mm

M:

53mm

N:

19mm

O:

201mm

P:

381,5mm

Q:

22,5mm

R:

63mm

S:

20mm

Spannkraft (kN):

35kN

T:

26,5mm

U:

60mm
