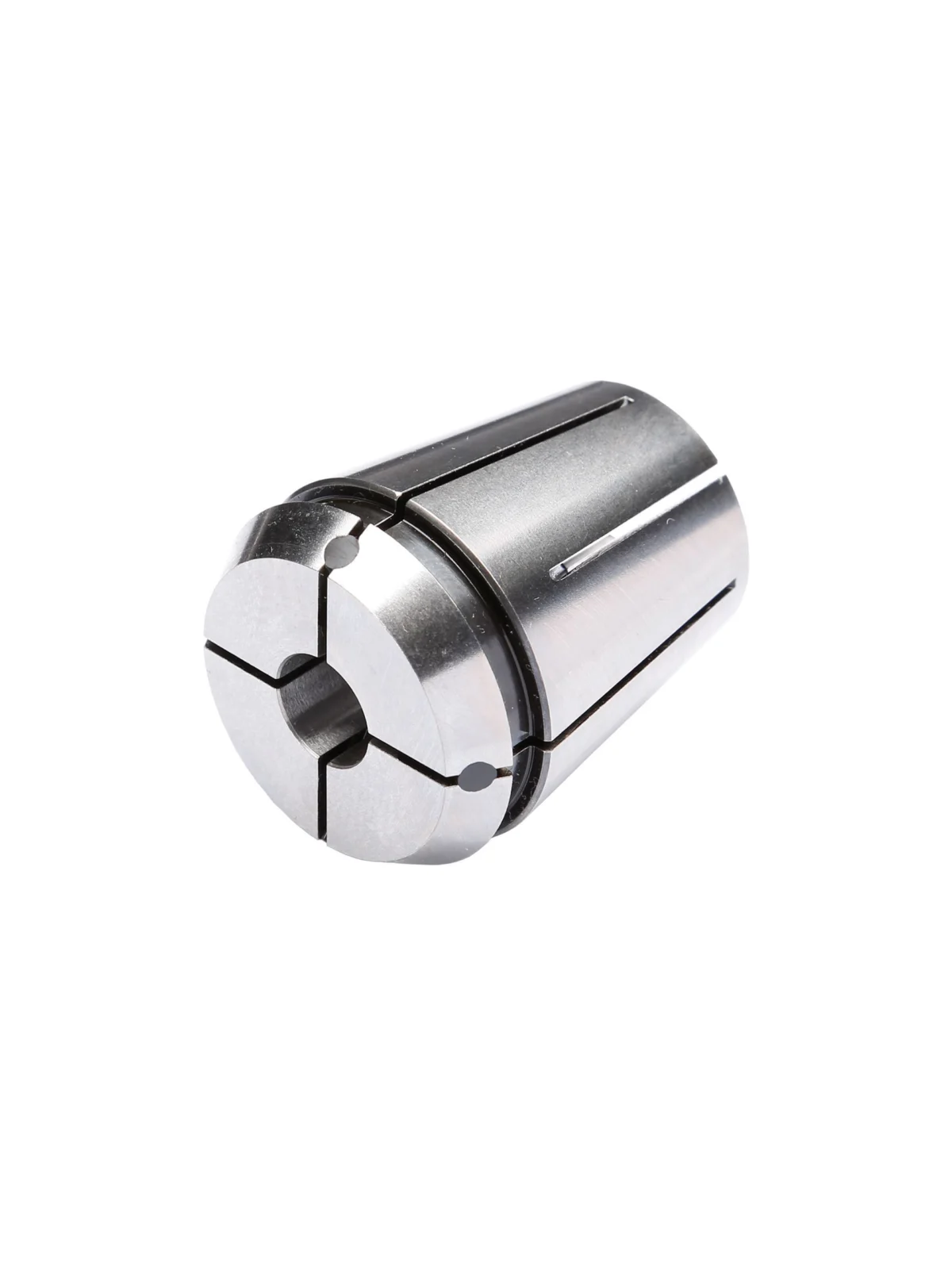

ER16 mit Abdichtung für IK | 426E | < 15 µm | Ø 3 bis Ø10mm
- ER‑Spannzange Typ 426E (ISO 15488‑B / DIN 6499 B)
- Für zylindrische Werkzeugschäfte in ER‑Spannfuttern nach DIN 6499
- Nur das Nennmaß DCONWS kann gespannt werden.
- Rundlaufgenauigkeit < 15 µm
- Optimale Kühlmittelzufuhr an die Schneide bis 21Bar
- Passend für Ø 3 mm bis Ø 10 mm (je nach Variante)
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499.
Hinweis:

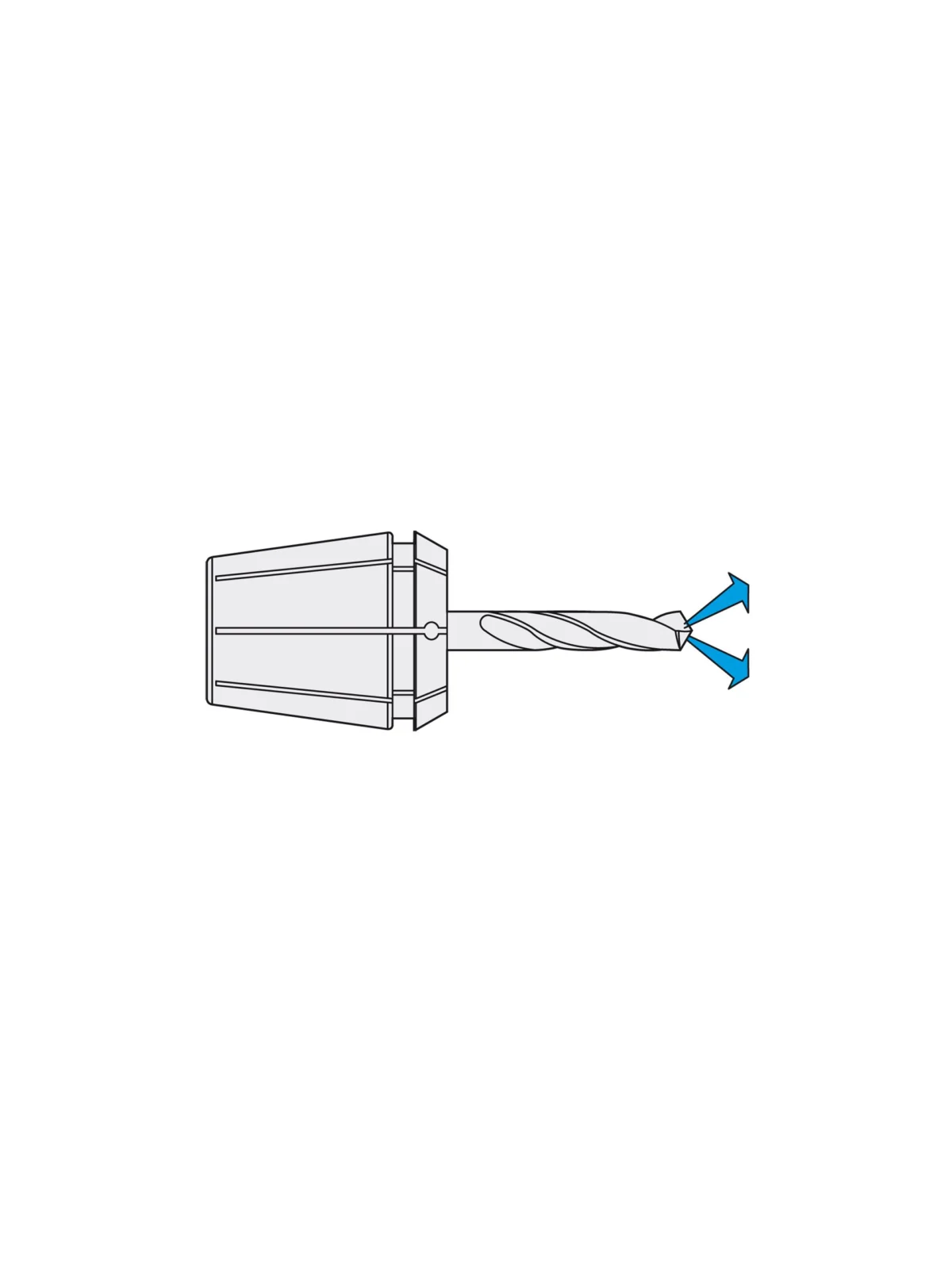

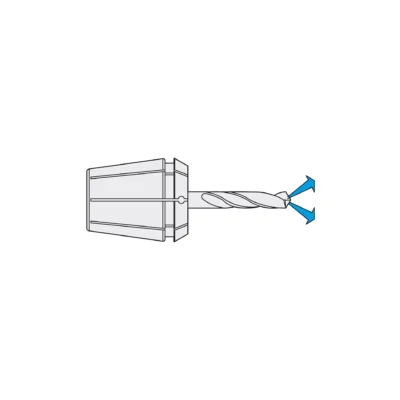

Die Spannzange ist mit einem Dichtstopfen für Innenkühlung ausgestattet (einsetzbar bis 21 bar). Für eine optimale Abdichtung muss das Werkzeug über die gesamte Länge der geschliffenen Bohrung der Spannzange eingespannt sein.
| Gewicht | n. a. |
|---|---|

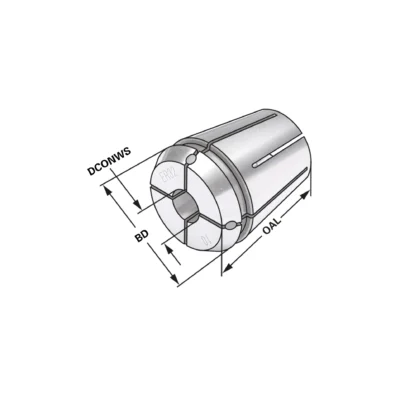

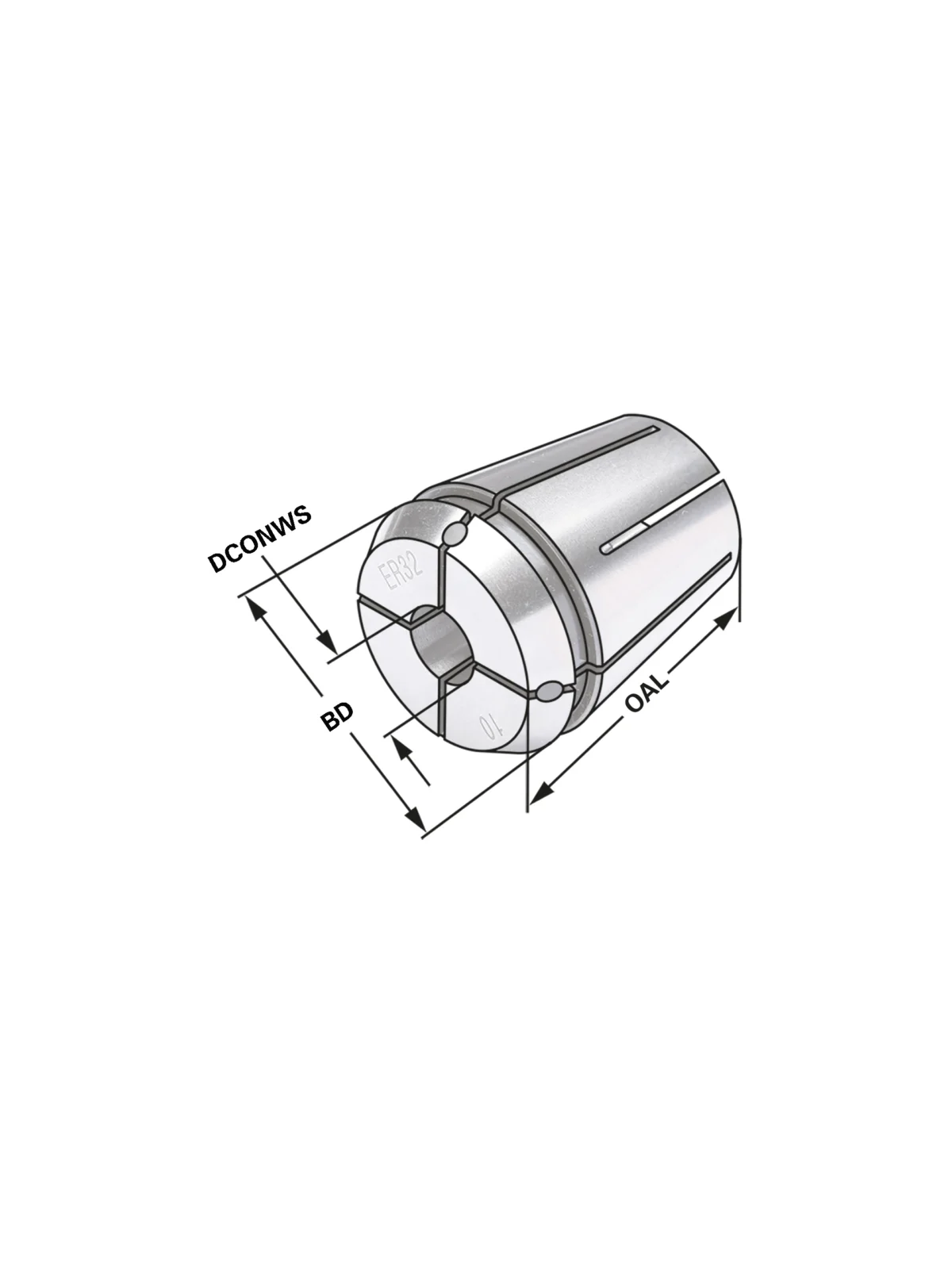

| ADINTMS: | ER collet ISO10897 (DIN6388) – ER16 |
| ADINTWS: | Cylindrical clamping – metric |
| BD: | 17 |
| OAL: | 27 |
| Rundlaufgenauigkeit: | < 15µm |
| SEAL: | Ja |
| Typ: | 426E, ER 16 |
