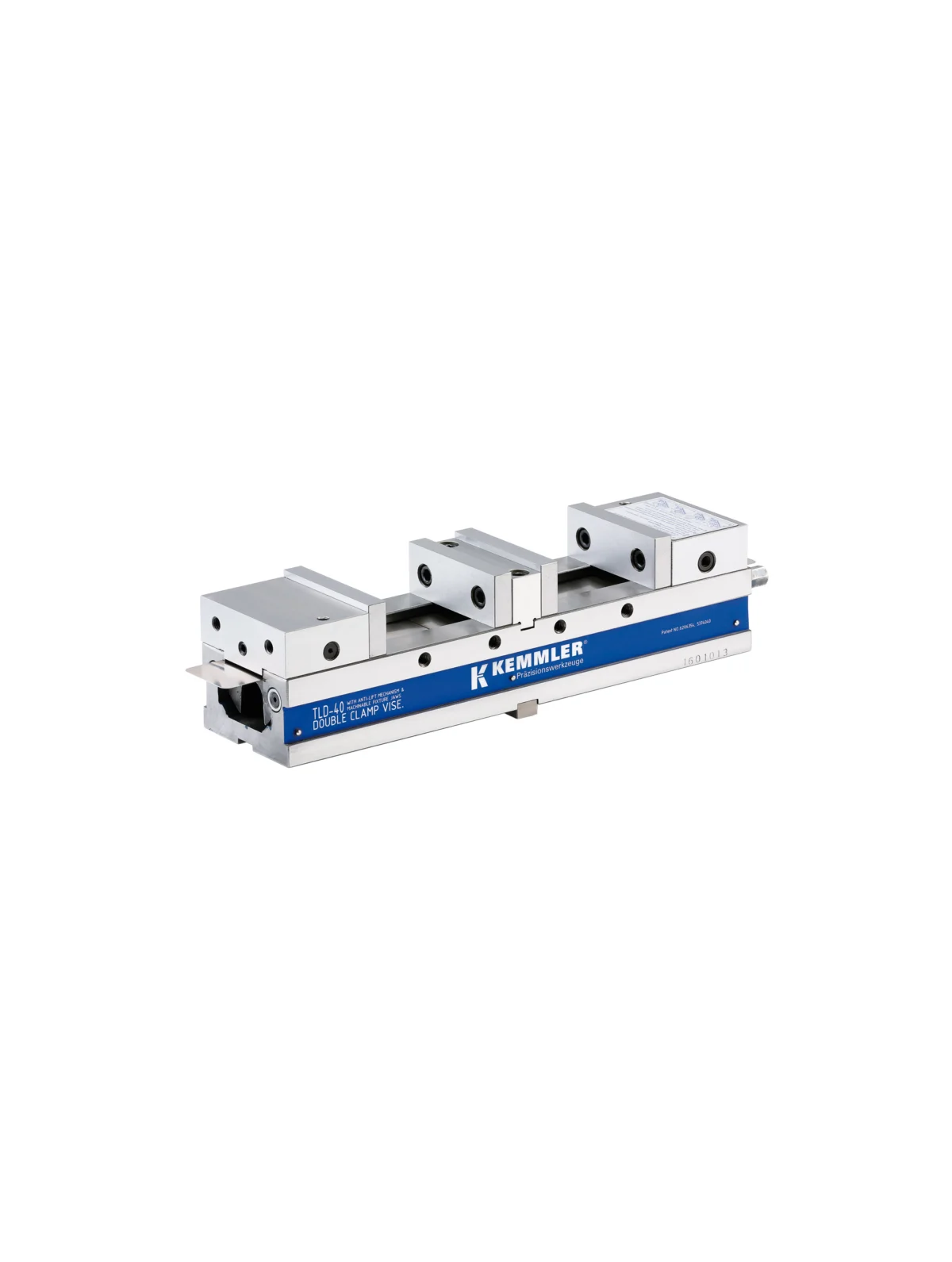

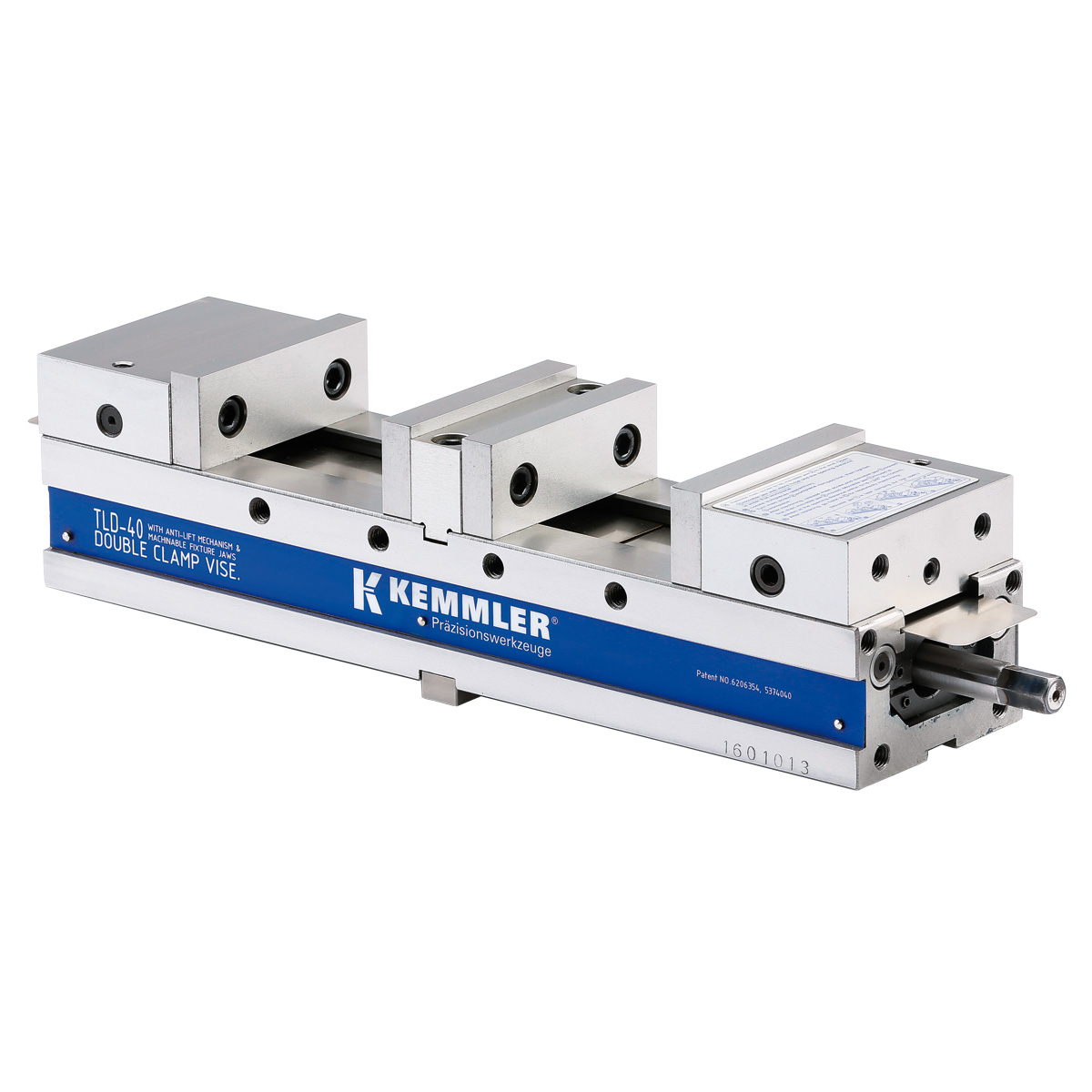

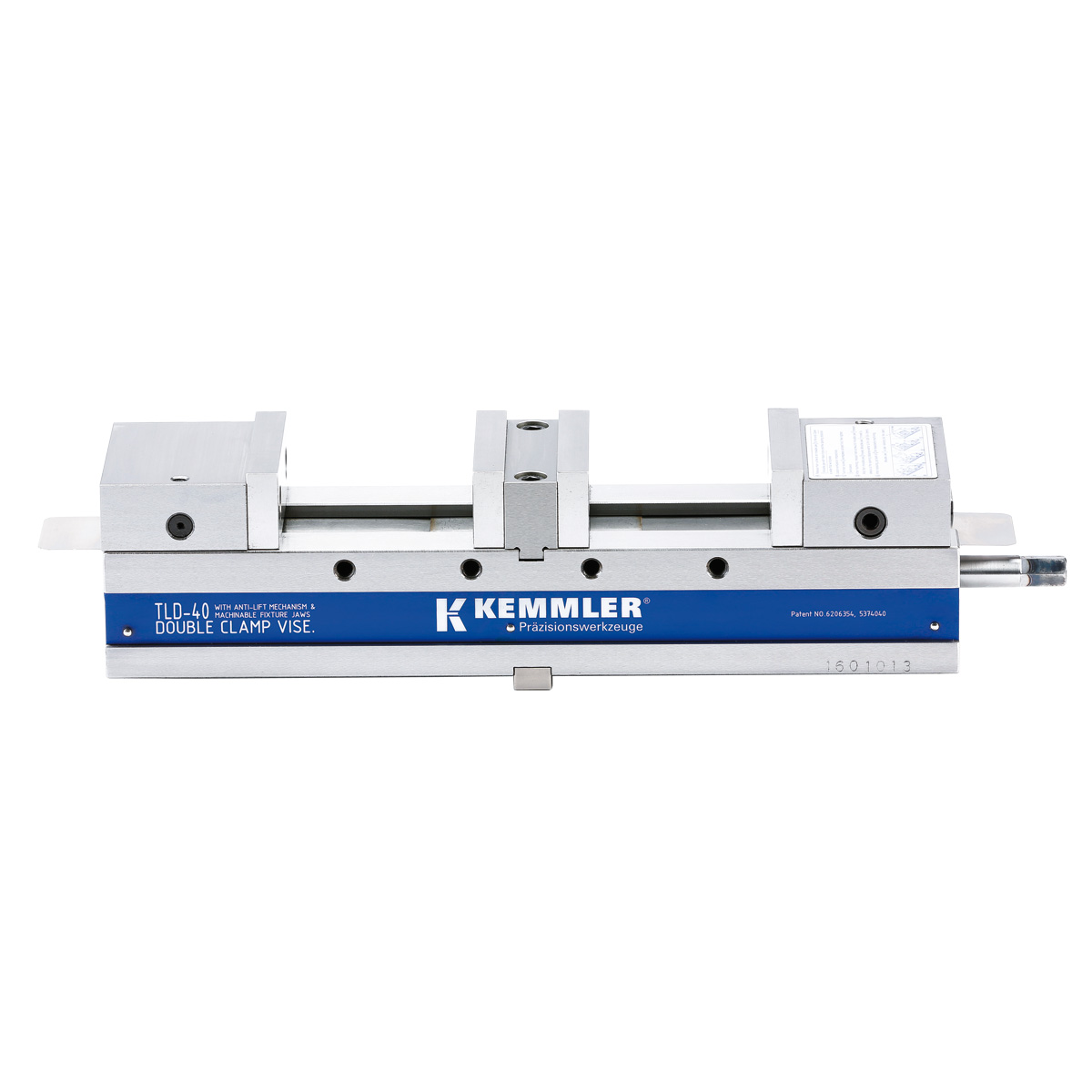

Doppelspannstock TLD-40G/HV mechanisch

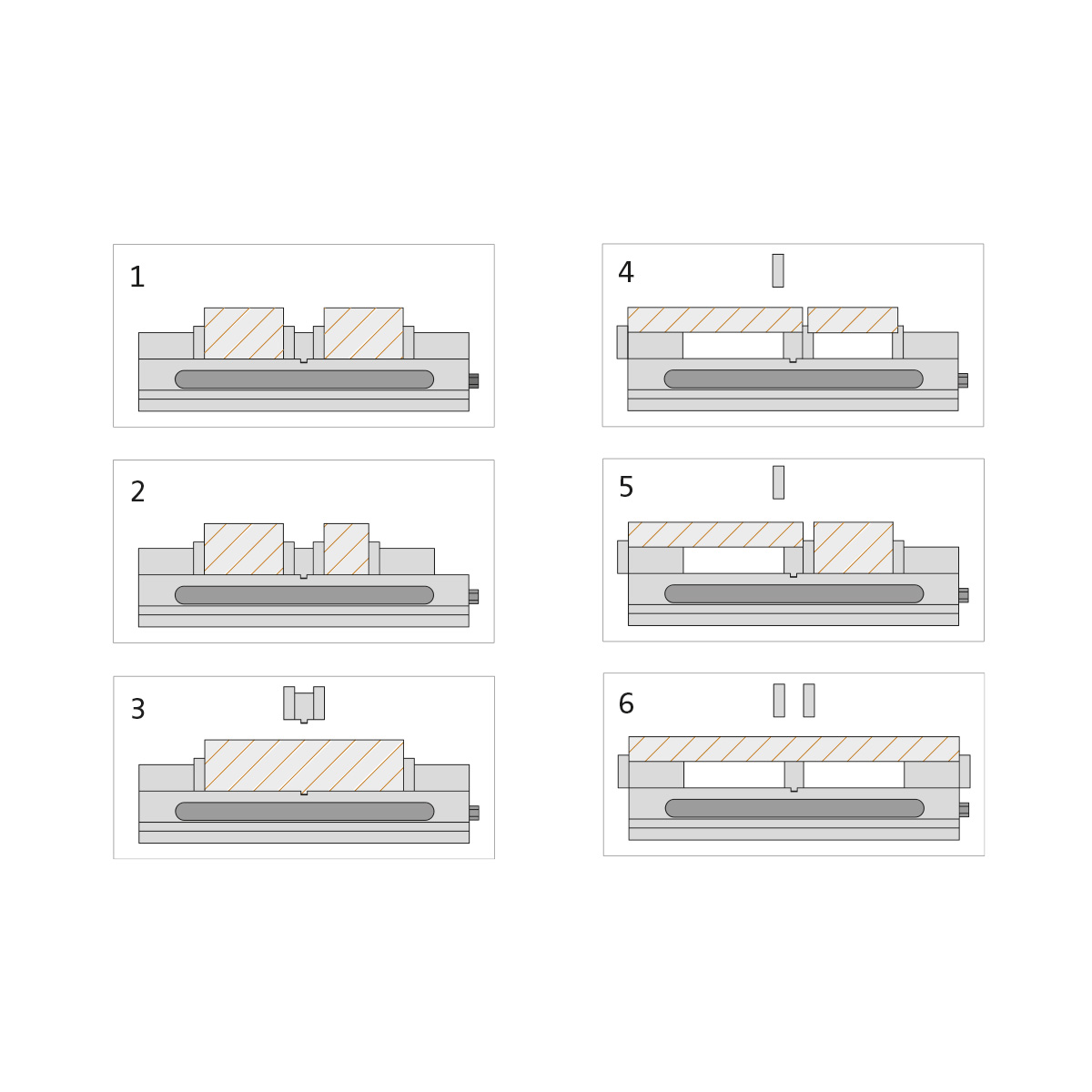

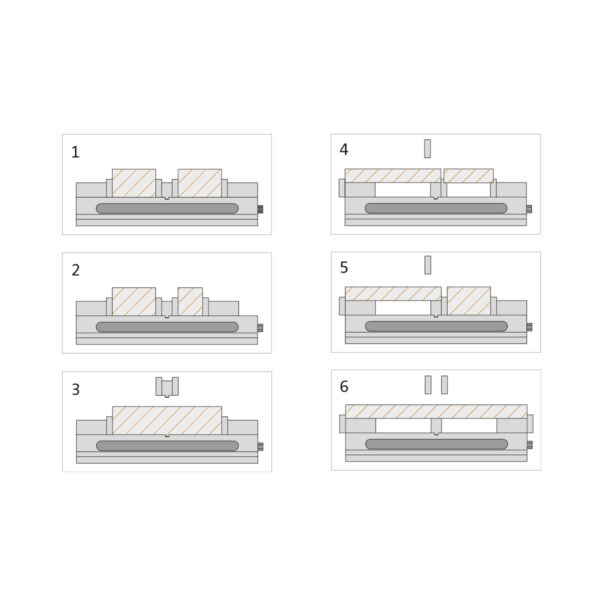

  • Doppelspannung mit 2 beweglichen und einer festen Spannbacke
  • Horizontal und vertikal aufspannbar
  • Stahlkörper allseitig geschliffen und gehärtet
  • Eingebauter Niederzug
  • Spannwiederholgenauigkeit 0,01 mm
  • Mittenspanngenauigkeit 0,01 mm
  • Betthöhe H: 0,01 mm

Lieferumfang:

  • Bedienungsanleitung
  • Incl. Spannschlüssel
  • 4 Stück Spannpratzen
  • 4 Stück T-Nutensteine 18mm
  • Messprotokoll
Gewicht 23 kg

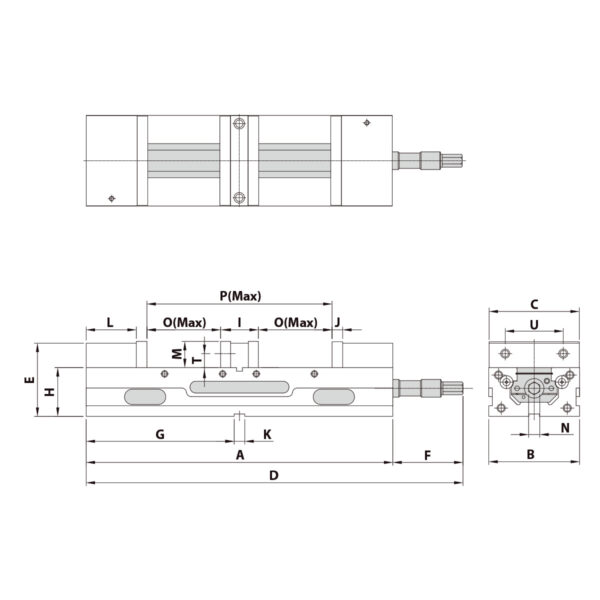

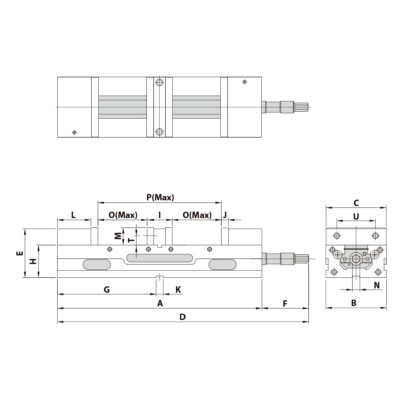

A:

405mm

Ausführung:

TLD-40G/HV

B:

104mm

C:

102mm

D:

459mm

E:

96,5mm

F:

54mm

G:

27,5mm

H:

63,5mm

I:

55mm

J:

15mm

K:

18mm

L:

69mm

M:

38mm

N:

14

O:

90mm

P:

235mm

T:

17,5mm

U:

63,5mm
